在电力安装工程和电力设备安装工程中，交联电缆、GIS、变压器、发电机等容性设备的交流耐压试验是验证绝缘性能、保障投运安全的关键环节。对于承试四级资质的电力安装企业而言，如何在有限的资质范围内选用合适的试验装置，既满足规程要求又兼顾经济性与便携性，是项目现场经常面对的现实问题。240kVA变频串联谐振试验装置凭借其输出容量适配、体积重量可控、试验波形接近工频等优势，成为承试四级单位在10kV~35kV电压等级电力设备安装工程中进行交流耐压试验的常用配置。

一、承试四级资质与试验能力边界

承试四级资质对应的是10kV~35kV电压等级电力设施的试验能力，可承担相应电压等级电缆、开关柜、变压器、避雷器等设备的交接试验和预防性试验。交流耐压试验是其中的核心项目，其目的是在高于运行电压的条件下检验绝缘缺陷，提前暴露薄弱环节，避免设备带伤投运。承试四级单位面对的试品电容通常不大：10kV交联电缆单根长度多在数百米至两三公里之间，35kV电缆更短；开关柜、母线、互感器等设备电容量较小。这决定了所需的试验容量并不追求越大越好，而是要与试品电容量、试验电压和试验频率相匹配，240kVA恰好落在这一区间的合理配置范围内。

二、变频串联谐振为什么适合电力安装现场

传统工频试验变压器体积大、重量重，输出容量固定，对容性试品往往需要很大容量才能升到试验电压，现场搬运和电源容量都是负担。变频串联谐振装置利用电抗器与试品电容形成串联谐振，电源只需提供有功损耗和少量无功，输出容量需求大幅降低。其优点在电力安装工程现场体现得尤为明显：一是输出电压波形接近正弦波，谐波含量低，不会对试品造成额外应力；二是试品击穿时谐振条件破坏，电压自动下降，具备自保护能力；三是电抗器采用积木式组合，可根据试品电容量灵活串并联，适配不同电压等级和电缆长度；四是装置整体重量和占地面积远小于同容量试验变压器，适合电缆沟道、配电房等狭小作业面。

三、240kVA变频串联谐振装置的典型配置与参数考量

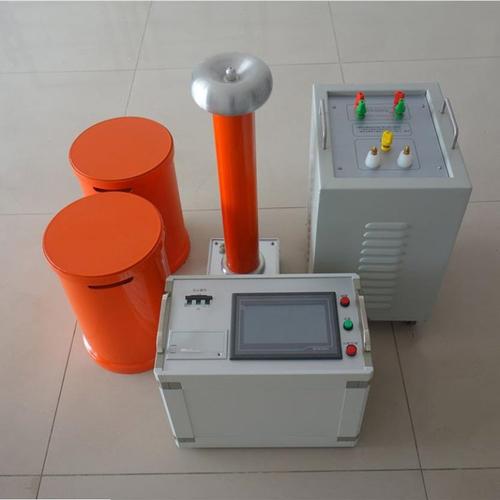

240kVA配置通常由变频电源、励磁变压器、多节电抗器和分压器组成。选型时需重点关注几个参数匹配关系：

其一，试验电压。10kV电缆交接试验电压一般为2.5U0左右，35kV电缆相应更高，电抗器额定电压须覆盖最高试验电压并留有余量。

其二，试品电容量。谐振频率f=1/(2π√(LC))，试品电容C越大，所需电抗器电感L越小，或需要并联更多电抗器来升高频率。规程通常要求试验频率在20Hz~300Hz之间，实际多落在30Hz~80Hz。以240kVA、额定电压下的典型配置，可覆盖数公里10kV电缆或较短35kV电缆的耐压试验需求。

其三，电源容量。变频电源容量只需满足励磁和损耗，一般为装置总容量的很少比例，现场220V/380V电源即可驱动，这对电力安装工程的临时用电条件非常友好。

其四，电抗器组合方式。多节电抗器可串联提高电压、并联提高电流，现场应根据试品类型和试验电压提前计算组合方案，避免现场反复试凑。

四、在电力设备安装工程中的应用场景

240kVA变频串联谐振装置在电力安装工程中的应用主要集中在以下几类作业：10kV及35kV交联电缆敷设后的交接耐压试验，这是使用频率最高的场景，电缆中间接头和终端制作质量通过耐压试验加局放测量综合判断；开关柜、环网柜、母线系统的交流耐压；干式变压器、油浸变压器的外施耐压试验；发电机定子绕组交流耐压，虽容量需求视机组而定，但中小型机组同样适用；GIS和互感器的耐压试验。emphasizing“安装后必试、试后必记录”的闭环管理，是承试四级单位保障工程质量的基本功。

五、选型与使用中需要注意的问题

一是不要盲目追求大容量。容量过剩会增加设备重量、采购成本和运输难度，与承试四级的业务半径不匹配；容量不足则无法覆盖最长电缆或最高电压试验，导致重新采购。应依据本单位主要承接项目的电缆长度分布和电压等级做统计后再定容量。

二是重视品质因数与电抗器质量。电抗器Q值越高，所需电源容量越小，但对制造工艺要求也越高；劣质电抗器易出现局部过热、噪声大、电感非线性等问题，影响谐振点稳定。

三是校准与验收。装置属于计量器具范畴，分压器、电压表须定期送检，变频电源输出频率和电压精度应满足规程对试验电压测量误差的要求；新购装置应进行带负载假负载试验，验证谐振能力和保护动作可靠性。

四是现场安全措施。谐振升压过程中试品端电压较高，必须做好围栏、放电棒、接地和专人监护；试验结束后充分放电并接地，防止残余电荷伤人。

五是配合局放测量。当前交接试验越来越强调耐压与局放联合诊断，选型时应预留局放检测接口和屏蔽条件，便于后续扩展。

六、

对承试四级的电力安装工程和电力设备安装工程单位来说，240kVA变频串联谐振试验装置是一个容量适配、机动性好、技术成熟的选择。选型的核心不在于参数堆砌，而在于把资质允许的电压等级、常见试品电容量和现场作业条件三者对齐，再通过规范的电抗器组合计算和严格的现场安全管控，让装置真正服务于工程质量而非成为负担。装置选对了，交接试验才能做得稳、判得准，电力设备投运后的运行可靠性也才有第一道保障。
